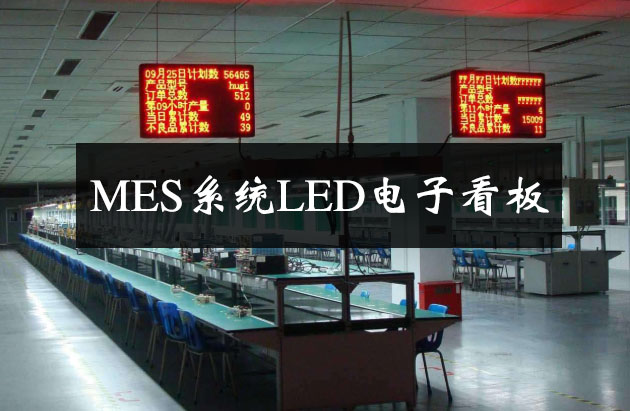

LED電子看板系統是采用一種由LED點陣模塊和數碼管組合而成的新型電子化看板。

　　LED電子看板系統組成包括：

　　1)看板顯示終端(LED顯示屏，數碼顯示屏，全點陣顯示屏，LCD液晶屏，平板電視等)

　　2)看板數據采集終端，主要用于收集現場的數據(包括光電、按鈕、收集器、條碼等現場的裝置)

　　3)液晶看板管理軟件，主要用于發布看板信息，設置看板參數及其它有關電子看板系統的一切內容及數據。

　　一、LED電子看板系統主要功能：

　　1、數據顯示功能(內容多樣可顯示文字、英文、數字、圖片、視頻)

　　2、數據輸入功能(電腦、遙控器、小鍵盤、ERP、MES、office)

　　3、自動計數功能(可通過人工計數器、光電裝置、條形碼等掃描設備采集數據)

　　4、達成率=實際/目標*100%,自動計算;

　　5、不良率=不良/實際*100%,自動計算;

　　6、目標量可遙控設置的節拍時間自動遞增，節拍時間自動計算出當天應生產產量

　　7、設置上下班時間段(設置不同的上下班時間段，自動運行)

　　8、實時時鐘功能;連接電腦，RS485通訊

　　9、可無線發收數據，可實現顯示多個工位產量信息

　　10、看板數據一鍵清零

　　11、斷電數據保護

　　LED電子看板系統多種計數方式：

　　(可通過計數按鈕、腳踏開關，行程開關，光電傳感器;紅外掃描槍;繼電器常開信號;PLC輸出;電腦串口數據發送等;)

　　連接PC上位機LED電子看板系統

　　可以通過人機界面，顯示LED看板的內容，可以發布緊急通知，可以瀏覽，保存，修改，刪除記錄;

　　可以導出記錄excel表格形式

　　例1： 通信方式PLC

　　A、看板與PLC的通信方式采用RS485通信方式;

　　B、看板通過標準三凌PLC(Q系列)協議主動訪問PLC，從而讀取實生產產量和就生產產量節拍、生產效率(差異)等數據信號;

　　C、看板內容與PLC保持實時更新。

　　LED電子看板系統警燈報警功能

　　G1、當“實際產量”大于或者等于“正常產量”時亮綠燈

　　G2、當“實際產量”小于“正常產量”時亮紅燈
