方式1：定期抓取數據
某些設備的關鍵工藝參數(如變速器軸齒熱處理爐的溫度)非常重要，需要定期抓取以生成實時曲線，及用于長期追溯分析。
這些工藝參數通常都是模擬量，數值始終不停地變化。
通常我們可以通過OPC軟件讀取這些數據，經過精度處理，然后定期寫入實時數據庫中。
這些數據的特點是：讀取頻率高，數據變化小，因此存入數據庫時會存在大量重復的記錄，而實時數據庫提供數據壓縮的功能，特別適合此類數據的存儲。
方式2：基于條件觸發
有許多工藝參數(如螺栓的擰緊值)的收集，主要是用于事后的質量追溯分析的，通常我們會定義一個觸發信號通知MES讀取。
比如發動機在某工位完成物理裝配作業后，PLC會把關鍵的工藝參數寫入數據交換區，然后給DATA_READY信號置位。
而MES會每隔1秒掃描監聽DATA_READY信號，當此信號處于高位時，則讀取數據交換區的質量追溯數據。
可參考下圖：
圖1 定義一個觸發信號通知MES讀取
具體握手過程為：
1.發動機完成某個裝配步驟，PLC寫入?yún)?shù)1。
2.發動機完成某個裝配步驟，PLC寫入?yún)?shù)2。
3.發動機完成所有物理裝配作業，PLC將DATA_READY置位。MES讀取參數1、參數2。
4.發動機準備離開當前工位，PLC將所有數據復位。
方式3：請求-響應機制，1次握手
這種方式和IT系統的MQ/WEB SERVICE等消息處理機制非常類似。
如發動機上線工位，MES給PLC下發工單，過程可參考下圖：

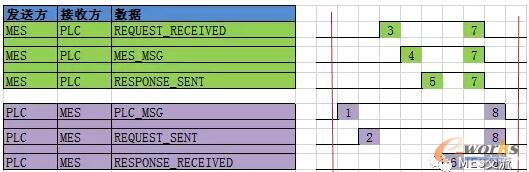

圖2 MES給PLC下發工單
具體握手過程為：
1.PLC在PLC_MSG寫入請求數據，如工位，同時將REQUEST_SENT置位。
2.MES掃描到REQUEST_SENT，讀取PLC_MSG，然后生成工單數據，并寫入MES_MSG，同時將RESPONSE_SENT置位。
3.PLC掃描RESPONSE_SENT，讀取MES_MSG并寫入本地?cái)?shù)據塊，然后將REQUEST_SENT和PLC_MSG復位。
4.MES將所有數據和控制位復位。
我們可以看出，整個數據交換的過程只發生了1個來回，即1-2步，而3-4步是將消息銷毀的動作。
這種方式還有一個特點，就是封裝性好，同樣一個接口，既可以下發工單，也可以上傳過站數據，區別在于PLC_MSG/MES_MSG里存儲的數據內容不一樣。
方式4：請求-響應機制，2次握手
同樣是發動機上線的例子，過程可參考下圖：
圖3 發動機上線
具體握手過程為：
1.PLC在PLC_MSG寫入請求數據，如工位。
2.PLC將REQUEST_SENT置位。
3.MES掃描到REQUEST_SENT，讀取PLC_MSG，然后發送REQUEST_RECEIVED。
4.MES生成工單數據，并寫入MES_MSG。
5.MES將RESPONSE_SENT置位。
6.PLC掃描RESPONSE_SENT，讀取MES_MSG并寫入本地?cái)?shù)據塊，然后將RESPONSE_RECEIVED置位。
7.MES掃描RESPONSE_RECEIVED，將所有數據和控制位復位。
8.PLC將本地?cái)?shù)據和控制位復位。
我們可以看出，整個過程相當于進行了2次握手，其中1-3步是第1次握手，用于接收請求;4-8步是第2次握手，用于下發數據。
我們可以看出，方式4比方式3繁瑣很多，但是這種方式在實際項目中用得還非常多。這是因?yàn)橥暾憫?yīng)時間可能多達數秒，而PLC的掃描周期只有幾十毫秒，中間多出的狀態位可以作為狀態指示緩解工人等待的焦慮，也可以作為斷點方便通信調試。
方式5：基于工位生產周期
在一些工位，會有多個關鍵的業務過程，比如發動機上線工位先上線，然后裝配，最后發送過站記錄。
那么在一個完整的工位生產周期中，PLC需要和MES做2次數據交換，第1次下載工單，第2次上傳過站記錄，如下圖所示：

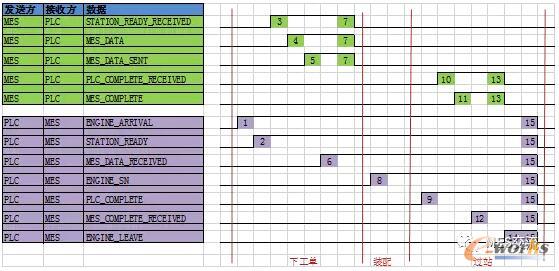

圖4 多個關鍵的業務過程
具體握手過程為：
1.發動機到達，PLC給ENGINE_ARRIVAL置位。
2.PLC檢查托盤、設備、物料，條件具備后將STATION_READY置位。
3.MES將STATION_READY_RECEIVED置位。
4.MES將工單數據寫入MES_DATA。
5.MES將MES_DATA_SENT置位。
6.PLC將MES_DATA寫入本地?cái)?shù)據塊，并將MES_DATA_RECEIVED置位。
7.MES復位IT側所有數據和狀態位。
8.PLC開始本工位的裝配作業，并將發動機序列號寫入ENGINE_SN。
9.PLC裝配完成后，PLC將PLC_COMPLETE置位。
10.MES將PLC_COMPLETE_RECEIVED置位。
11.MES執行過站邏輯，完成后將MES_COMPLETE置位。
12.PLC將MES_COMPLETE_RECEIVED置位。
13.MES復位IT側所有數據和狀態位。
14.發動機準備離開，PLC將ENGINE_LEAVE置位。
15.PLC復位所有數據和狀態位。
我們可以看到，此方式非常繁瑣，但是優點是：
●生產周期中的關鍵狀態都有體現，可以很方便地通過HMI進行監控。
●PLC狀態對應于實際的生產執行情況，發生問題時容易追蹤。
●程序出錯時，可以很直觀地看到通信執行到哪一步。
另外，我們還應理解，下載工單和上傳過站記錄都只是完整生產周期的一部分，并且有內在的邏輯聯系，比如：在裝配的過程上發現缸體有問題，需要換一個缸體上線，此時由于MES還沒有接收到過站記錄，因此即使在第2次接收到STATION_READY信號時，MES下發的仍舊是同一個工單，這樣就可以有效避免工單和發動機序列號的損失。
