一、企業簡介

　　日立電梯(中國)有限公司成立于1996年，企業前身為“廣州日立電梯有限公司”，2007年7月更名為“日立電梯(中國)有限公司”。公司主營業務包括：電梯、自動扶梯、自動人行道、建筑智能化系統工程及零部件的研發、設計、制造、銷售、安裝、維修、保養、改造、技術培訓咨詢服務等。

　　公司是國內較大單一品牌實施集團化管控的電梯研發、生產、服務基地，多年來綜合實力一直穩居行業三甲之列。2018年，年產量達到7.6萬臺，銷售收入超過180億元，在中國市場占有率超15%，名列中國電梯行業第一。目前公司下屬設有7家制造基地，90家營分司，員工20000多人，服務站點1200多家。

　　日立電梯是中國500強企業，于2003～2017年公司連續15年榮獲“廣東省企業100強”。此外，企業還榮獲眾多榮譽，如“全國用戶滿意企業”、“全國用戶滿意產品”、“全國用戶滿意服務”、國家“管理先進示范性企業”、“國家安全質量標準化一級達標企業”、“高新技術企業”、“廣東省裝備制造業50骨干企業”、“廣東省政府質量獎”、“廣州市創新型企業”、“廣東省創新型試點企業”等稱號。

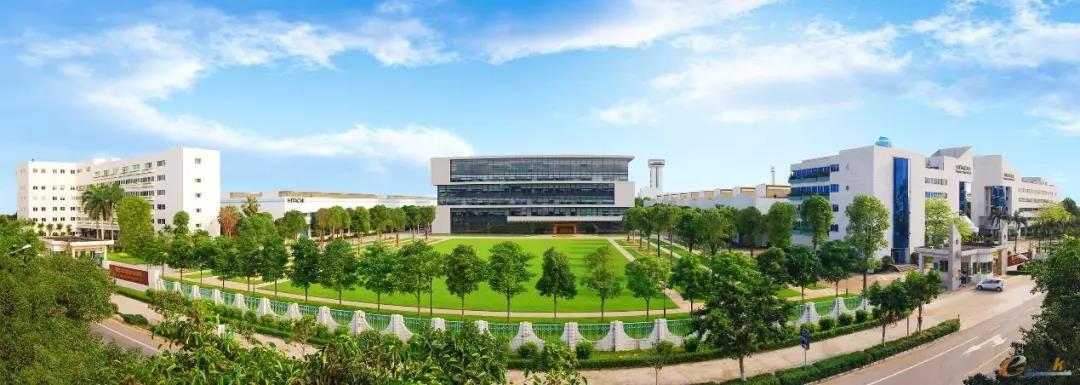

　　圖1 日立電梯(中國)有限公司廣州總部

　　二、企業智能制造應用總體現狀

　　根據日立公司戰略規劃和公司戰略部署，公司確定出生產能力構建目標，在制造方面從現場設備的選購、信息系統的搭建等方面全面改善。包括以下主要內容：

　　●車間基礎建設：按照優工藝流程進行合理布局，建設中充分應用模擬仿真避免設計失誤，為智能工廠打下堅實基礎。

　　●自動化流水線的應用：設備95%以上都是進口頂尖技術設備，加工設備的數控化率為100%，自動數采率95%以上。

　　●MES項目的開展，及關鍵數據的采集：建立實時數據庫平臺，對過程控制、生產管理系統數據進行采集。建立了制造執行系統(MES)，并與企業資源計劃管理系統(ERP)集成，生產計劃、調度均建立模型，與設備集成實時收集設備數據，實現生產模型化分析決策，過程的量化管理，成本和質量的動態跟蹤。

　　●ERP系統對制造過程的管理：建立企業資源計劃管理系統(ERP)，在供應鏈管理中實現了原材料和產成品配送的管理與優化。利用云計算、大數據等新一代信息技術，在保障信息安全的前提下，實現企業經營、管理和決策的智能優化。

　　●以上實施后，全面提升企業的資源配置優化、操作自動化、實時在線優化、生產管理精細化和智能決策科學化水平。日立電梯憑借雄厚的研發與制造實力，成為電梯行業單廠產能規模大、技術先進的企業。

　　三、參評智能制造項目詳細情況介紹

　　1.項目背景介紹

　　日立電梯在2008年到2012年期間分別在五地工廠(上海、廣州、天津、成都、扶梯)上線了ERP系統，在后續的使用時間里，逐漸發現現有ERP系統對于生產現場管理，產品質量追溯，產能控制等方面做不到“精細化管理”，主要表現在以下幾個方面：

　　ERP系統對企業生產過程的主體-生產現場管理沒有涉及到。即在目前ERP的計劃模式下，缺乏對實際進度的了解，因此其每天下達的生產計劃存在著不合理的現象(無限產能)。

　　目前整個集團的各個制造基地的制造流程不統一，各自按照自己的情況進行生產。導致集團無法統一管控。急需統一各個制造工廠的生產業務模式，方便集團統一管控。

　　ERP的流程單到了車間仍然依靠手工安排生產，電梯BOM零件多，制造周期長且人工作業多，造成工單的跟蹤困難。

　　產品質量信息依靠手工記錄，無法對發生質量問題的產品實現快速準確定位，需要消耗大量人力物力進行處理。

　　綜上所述，希望導入MES項目，結合“精益生產”的管理思想，實現制造過程可視化，提高精細化管理水平，增強管控和科學決策的能力。

　　MES項目根據需求，制定以下業務目標：

　　●車間排產：通過MES制定準確、可執行的生產計劃(有限能力計劃)，準確安排各零部件的投入和產出時間，并且支持在情況發生變化時重新計劃和排程，生產指令控制精度由每天細化到每小時，使材料、部件及成品庫存降低10%。

　　●生產管理：實現按臺套生產，并實時了解訂單生產進度情況，對生產過程進行管理，包括工單派工、工單報工、工單執行狀況、物料使用情況等進行跟蹤與反饋，提高生產效率，制造周期縮短10%。

　　●倉儲管理：以條形碼技術為基礎，實現精準庫存管理(包含貨位管理)，改善現有出入庫業務及庫存盤點作業，提高倉儲作業效率，利用條碼槍掃描二維碼錄入系統提高事務單據的處理效率，由4小時提高到實時處理。

　　●條碼應用：通過物料條碼化管理，車間裝箱通過掃描裝箱件，自動核對裝箱清單，裝箱準確率達100%，工程維保在更換部件時，直接掃描所需更換部件的條碼，快速獲取物料信息，下單給工廠制作。

　　●質量追溯：生產過程中對部件條碼進行記錄，出現不良時可通過系統快速追溯。

　　●數據整合：實現MES與公司已建設或在建設的信息系統的結合，通過PLM+ERP+MES，實現信息系統對制造過程管理的拓展和深化，滿足數字化工廠/智能制造工廠要素條件。

　　2.項目實施與應用情況詳細介紹

　　(一)制造執行系統(MES)實施范圍、計劃及方法

　　日立電梯集團為了統一下屬工廠生產業務流程，規劃了MES項目。項目初期成立項目籌建組，各個制造工廠制造的主要負責人員參與項目當中。根據項目需求，項目組尋找當前比較出名的廠商進行選型，參與選型的廠商有GE、Rockwell、Camstar、Hand、Sie，經過選型評估，選定GE來實施MES項目。

　　根據項目資源配置及項目計劃，我們將上線工廠分為4批進行實施，主要實施方式如下：

　　第一批：成都工廠。由于成都工廠新成立，容易接受新的管理思想，新上系統對業務沖擊較小。

　　第二批：廣州工廠、扶梯工廠。根據成都已經形成的系統模板進行擴展，已滿足所有工廠的業務。

　　第三批：天津工廠、上海工廠。根據第二批形成的最終版系統進行覆蓋式實施。

　　第四批：電機工廠、日立樓宇工廠。覆蓋式實施，不再進行系統開發。

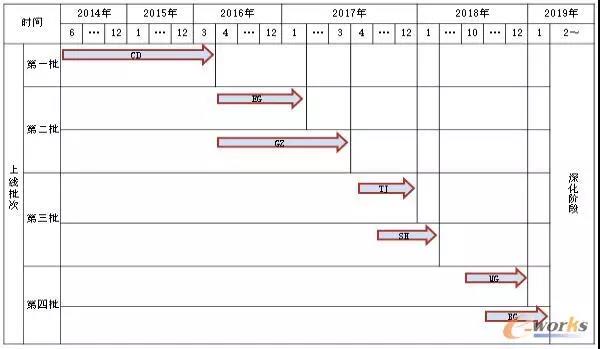

　　圖2 MES項目計劃表

　　以上所有工廠，都使用統一的信息平臺，用以確保各個工廠的生產業務模式統一，同時各個工廠之間能夠進行生產的KPI指標的對比。

　　(二)制造執行系統(MES)建設情況

　　日立電梯MES系統的總體目標是：根據日立電梯的發展戰略，結合企業設計和生產管理現狀，研究國際國內設計和生產管理系統的發展趨勢，規范業務流程，建立統一的信息管理平臺，實現數據信息的集成和共享。目前日立電梯MES應用情況如下：

　　系統模塊分布圖：

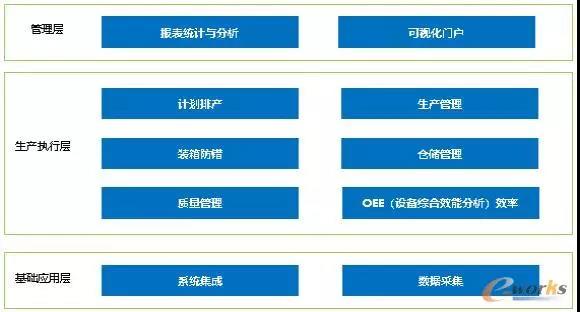

　　圖3 項目系統模塊分布圖

　　1)計劃排程管理

　　排產系統整合ERP系統提供的制造BOM、物料信息、制品工藝路徑和產能等信息，建立排程模型，進行有限能力排產。以確保生產交貨期為前提，綜合考慮生產任務的物料到貨時間，生產優先級，均衡化工作負荷、庫存以及人力負荷，將生產任務安排到車間各個資源以及工作崗位上。

　　具體實現內容：

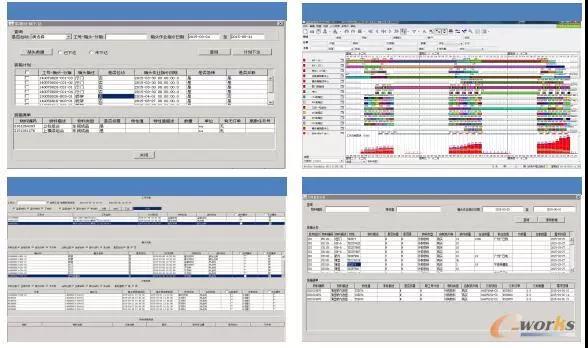

　　圖4 項目具體實現內容

　　2)設備集成與OEE效率

　　日立在發展過程中十分注重自動化生產設備的投入，目前有鈑金、機加工、電氣加工、表面處理等各類設備共2576臺套，已建設有西門子PLC控制系統，用于生產加工的數控沖床、加工中心和三坐標測量儀，加工設備的數控化率為100%，用于電梯壁板、層門和轎門加工的生產自動線及堆放生產用板材的立體倉庫，2008年，開始購置使用工業機器人用于產品自動折彎、電焊、碼垛機噴漆線的自動掛件，2010年為提高設備的網絡化水平，建設工業以太網和現場總線以連接車間的自動化設備，2014年引進美國GE公司的生產數據采集設備。2015年公司用于自動化建設和運維投入的資金將達到1億元。

　　系統需要通過采集設備的運行狀態信息，對設備生產過程進行實時監控，使管理人員能全面了解和掌控生產加工過程、設備運行和產品生產的實時狀況。并即時將設備異常信息以報警方式及短信方式(新增需求)傳遞到相關終端和移動電話，通知崗位人員對現場設備異常進行排查和處理，恢復生產正常進行。

　　同時，需要依據設備的可用率、設備生產性能和產品質量(良品率)等因素計算設備的運行效率(OEE)，尋求制約設備效率的瓶頸因素，從而方便客戶制定有針對性的提高設備生產效率的管理決策。為了更精細的對生產過程進行監控和管理，需要對車間加工設備的實時運行狀態進行監控，并對設備的運行效率進行精確計算，并跟蹤設備的停機事件及其具體原因，精確的評估設備生產運行效率，更高效的管理設備，實現精益化的生產管理。生產過程及現場監控情況如下圖所示：

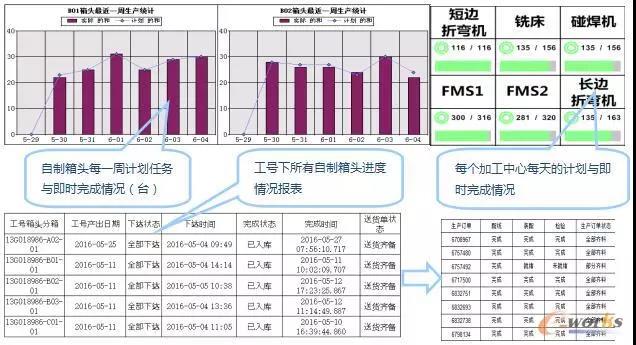

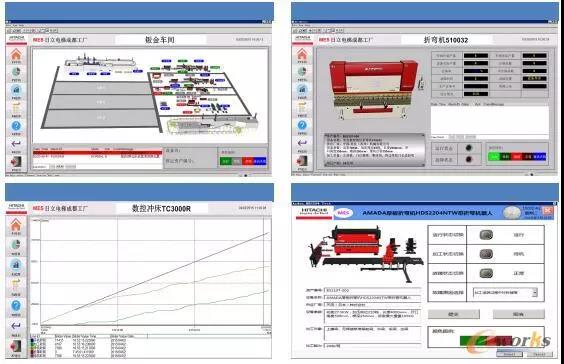

　　圖5 生產過程及現場監控情況

　　3)生產管理

　　生產管理模塊主要對企業整個生產過程進行監控和管理，從生產計劃下達開始，生產過程控制就同時開始運行，對企業生產過程產生的主要參數進行監控，使得企業管理人員能夠?qū)崟r、準確地了解一線生產信息。

　　生產任務采用無紙化方式，系統采用推送方式進行派工，即相關班組和人員可在班前查看待完成工單，同時系統自動推送相關發料需求到倉庫，以便倉庫及時完成原材料配送。工單執行的過程數據和狀態則通過條碼或設備的接口，傳遞到MES系統數據庫，MES系統根據反饋的信息，對工單的執行狀況進行更新。工單執行狀況的監控包括：工單實際的開始時間、結束時間、工單完成量、工單狀態、工單異常報警(包括工單超期、不合格品超限)。

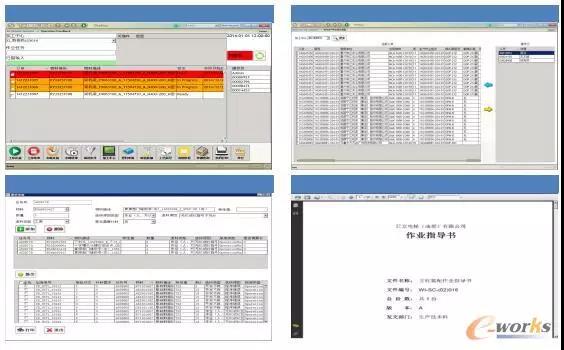

圖6 生產管理模塊應用

　　4)質量管理

　　系統對產品、零部件的質量數據進行記錄，實現對產品、零部件質量狀態的跟蹤，反映生產現場的產品質量情況，通過對現場產品質量數據的匯總、分析，可實現制造過程的質量監控和質量追溯。為管理決策提供支持，滿足企業對產品質量的要求。

　　5)倉儲物流

　　系統通過使用條碼采集技術，對倉儲中需要管理的庫位和物料進行條碼定義，在進行出庫，入庫，盤點業務時，通過條碼采集，進行數據收集和操作防錯。實現庫存數據的及時可視化，減少庫存數據錯誤，減少手工作業，實現倉庫作業的標準化控制。同時實現與現有ERP系統的數據集成，完善ERP系統中倉儲模塊的功能點。

　　通過排產軟件完成工單分解，并實現工單派發后，系統根據工單要求，自動原材料配送請求(含工單、物料、工位以及配送時間、配送數量)發到原材料倉庫，原材料倉庫則根據配送請求進行配料，并通過出庫操作實現物料的及時配送。對于裝箱和裝配型工位，系統根據裝配訂單要求，發送成套配送請求(含工單、物料、工位以及配送時間、配送數量)給倉庫，倉庫物料清單，生成配送單并自動打印，倉庫人員根據配送單進行撿料和配送，并通過選擇或掃描實現配送出庫。

　　在配送方面，MES與AGV進行集成，MES將任務號及配送信息傳遞給AGV，AGV在指定的位置運送物料到對應的工作崗位。

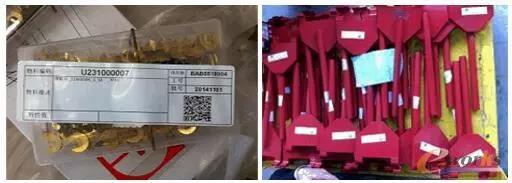

　　圖7 零件使用條碼技術

　　6)裝箱防錯

　　通過應用條碼校驗功能，在選擇裝箱單后，掃描對應的裝箱件條碼，系統自動記錄裝箱件信息，并與裝箱清單進行比對，實現裝箱漏裝、錯裝提醒。對確定要裝箱的訂單，可對庫存量進行保留，確保裝箱時有相應的物料。提高裝箱作業的準確率。

　　圖8 應用條碼檢驗功能進行裝箱防錯

　　7)報表及可視化

　　系統將提供基于Web的報表，用戶通過報表功能，可以生成報警報表、產量報表、質量報表和效率報表。報警報表能夠查詢設備的報警記錄和系統的報警記錄。產量報表可以查詢車間產量報表，可以按班次、天、月進行統計，質量報表包括不良品統計報表，不良率、合格率報表，效率報表包括檢驗及時率報表，欠料信息報表。通過WEB報表系統，可以使生產管理者、生產人員能夠方便及時的掌握生產狀況，為管理優化提供準確高效的數據支撐。

　　系統提供基于WEB的界面，向管理層提供生產動態信息、生產異常信息展示，并可以層層點擊，查看相關的詳細信息，同時，支持與現場Andon板的集成，實現產量和異常的提醒?？梢詮能囬g的維度和訂單的維度進行查詢。

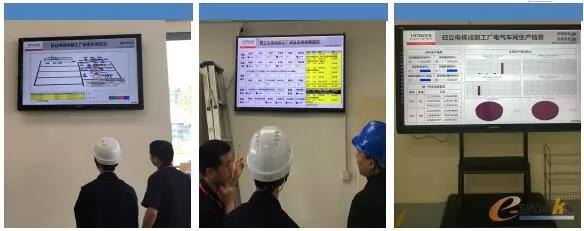

　　圖9 可視化管理

　　8)MES系統集成情況

　　我司完成了MES系統的建設，并與企業資源計劃管理系統(ERP)集成，主要從ERP系統獲取計劃、生產訂單、物料、工藝、BOM信息等;向ERP提供生產完工信息、送貨單、退/補料操作事務、轉倉單、裝箱領料單等信息。生產計劃、調度均建立模型，實現生產模型化分析決策，過程的量化管理，成本和質量的動態跟蹤。具體情況如下圖所示：

圖10 MES系統集成情況

　　3.效益分析

　　MES項目上線后每個工廠單獨進行項目總結，總結的數據均來自正式的生產系統，現歸類如下：

　　●材料、部件及成品庫存降低約13.48%;

　　●制造周期縮短同期比較平均降低20%;

　　●倉儲事物處理效率提高，由4小時提高到實時處理;

　　●指令送貨單準時到貨率提高12%;

　　●減少紙質打印，年可節省費用約19萬元左右，減少人工約5000小時每年;

　　●裝箱、裝配防錯提高到100%，提高不良處理效率;

　　●設備故障率下降2%，設備OEE效率提升5%。

　　以上效果轉化為投資與回報比，預計3年可以收回投資成本，各個內容的效果數據詳見下文闡述。

　　3.1 制造周期縮短

　　開創性地引入預占料的業務模式，占料時綜合考慮倉儲庫存、采購訂單、在制品訂單等，按產出日期提前5天即可安排生產計劃，實現按工號配套產出，縮短制造周期21.55%。

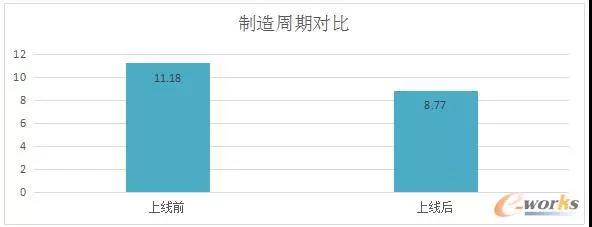

圖11 項目前后制造周期對比

　　3.2 生產過程效率提升

　　生產過程透明化：通過系統或車間大屏生產信息，管理人員能夠?qū)崟r準確地了解訂單生產進度情況和工單執行狀況及物料使用情況，支持促進生產及管理水平的提高，讓管理決策更加精準。

　　數據化制作過程-無紙化作業：通過PFMD系統實現在線生產訂單制作方式，減少單據打印，預計一年節省350箱A4/A5打印紙，減少5000多小時人工記錄時間。

　　報工效率提升：結合MES系統實施改變了車間的生產模式，實現線下操作信息向線上操作轉移，前工序訂單支持合并，報工的訂單數量減少50%。消除車間生產信息傳遞的“信息孤島”，使車間生產信息流和實物流一致，從而提高車間生產信息真實性和準確性。

　　3.3 庫存金額降低及配送效率提升

　　作業效率提升：物流作業崗位和作業工具都調整，在車間接收區同時完成收發料環節，由上線前2h/次提高到上線后1h/次，提高了50%，出庫單據回單及時率提高了17.31%。

　　提高庫存周轉率：材料庫存周轉率由上線前平均1.97次/月提高到上線后平均2.56次/月，提升29.94%(7月同比：國產件5.45提高5.93，進口件0.57提高到0.94，部件庫6.56提高到6.68)。

　　降低庫存金額：用在途PO代替庫存，并將物料接收場地調整至車間崗位，上線后3月到7月材料和部件庫存金額同比下降，平均月降低率19.11%。

　　3.4 準時產出提高，配套率提高

　　實現按臺套生產，并實時了解訂單生產進度，管控生產過程，包括工單派工、工單報工、工單執行狀況、物料使用情況，生管根據實際產能均衡下達生產指令，并按工號同步下達到生產車間，取消車間二次排產。

　　3.5 供應及時率提高

　　下達的PO要求供應商在1個工作日內進行答復，確認能否在PO要求到貨日期內生產完成。備料人員提前5天生成配送送貨單，要求供應商根據送貨單數量進行備貨和撿貨，嚴格按送貨單需要日期配套送貨,材料供應及時率提高12%。

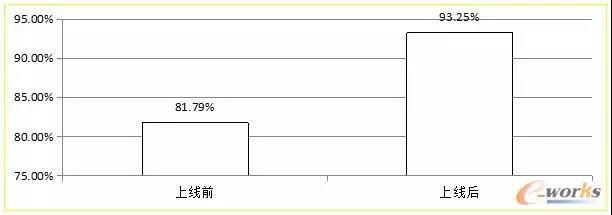

圖13 項目上線前后供應及時率比較

　　3.6 追溯效率提高，裝箱效率及準確率提高

　　通過物料條碼化管理，裝箱時采用PDA掃描裝箱件，自動核對裝箱清單，防止裝箱錯誤，實現裝配防錯功能(相同圖號不同作業的關鍵件外觀結構相似度高)，裝箱準確率到達100%，錄入收集數據，提高工作效率，并實現無紙化管理，提高查詢和分析效率，追溯效率用時80%。

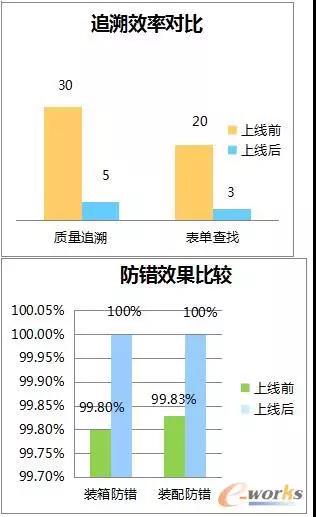

圖14 項目上線前后追溯率及防錯效果比較

　　3.7 設備故障率降低、OEE效率提升

　　生產設備連接到MES系統，遠程監控設備運行狀態，發生故障實時報警并反饋到維修班組，通過設備運行效率分析，為設備運維提供數據支撐，故障率由8%降低到6%，設備稼動率88%提高到90%。
