當前電力設備制造業面臨市場的激烈競爭，改變了從前以計劃為主的生產方式，改為以客戶需求為中心來指導生產，企業按客戶訂單來安排生產計劃。在這種情況下，將MES系統引入電力設備制造業具有重要的意義：

　　(1)電力設備制造業企業的運營部門能夠了解車間生產線的情況，實時掌握生產線的數據。生產過程發生任何異常問題如：生產物料缺失、人員怠工、設備故障、質量問題等，管理層將能夠?qū)崟r獲取異常狀況，并在第一時間針對異常進行處理。這樣確保生產的順利進行，并提高原材料、設備、人員利用率，從而大大減低生產成本。

　　(2)可以使銷售部門實時了解車間生產狀況，讓客戶實時了解訂單的進度。利用MES系統海量數據統計，方便銷售團隊更準確預測市場從而可以更針對性制定銷售計劃。

　　(3)對生產過程的電力設備進行集成管理，通過系統自動控制電力設備，從而提升生產線自動化水平。

　　(4)可以實現文檔管理、人員管理、生產過程與產品管理信息化。集中各方面數據統一管理，避免信息孤島發生。

　　MES系統設計原則

　　MES系統開發的目的是使系統應用到實際的生產管理中去，使其服務于生產、方便管理，使全廠的生產在信息化管理的方式下更加趨于合理化，提高整個企業的經濟效益。因此，在系統設計階段應遵循以下原則：

　　MES系統易用性原則

　　MES系統是為解決當前生產管理中存在的問題而開發實施的一個應用系統。不同行業之間的MES系統存在著很大的差距，因此能否很好的滿足生產業務的需要、充分解決工作中的實際問題，取得高投資回報是檢驗系統質量的主要因素。電力設備制造企業MES系統是用于生產車間層面的一個執行系統，它面對的用戶主要是在車間作業的操作者。這些操作普的特點是普遍受教育程度比較低、對電腦應用不是太熟悉，如果設計出來的系統讓使用者感覺到難用，他們不會積極地使用系統。這將導致使用者對日常系統數據維護產生反感甚至將導致系統被棄用的風險。因此這個MES系統的設計應該遵循易用性的原則。

　　先進性

　　MES系統的設計應該使用當前IT流行以及當前業界認可的先進技術。本電力設備制造金業MES系統以.NET為平臺，利用WCF-Windows Comnlunkation Framework技術使前端與后臺可以進行有效數據通訊，后臺使用微軟的SQL Server 2008作為數據庫存儲、系統提供大量的對象模型、屬性、事件充分滿足客戶定制功能模塊的無縫集成。

　　開放性

　　電力設備制造企業MES系統將面臨ERP、PDM以及諸多現場設備的集成，因此平臺開放性尤其重要。本系統提供豐富的接口集成如SAP，Access，PLC，Modbus，Modhus TCP，RS232/RS485等常用接口方式。

　　數據可靠性和完整性

　　本采用目前業界廣泛應用的企業級事物管理框架。無論業務怎樣復雜，數據的準確性和一致性均可得到保證。MES系統采取其獨特的歷史數據信息流技術，對某特定生產事件的數據記錄集合采取緩存、填充、完成、更新等一系列處理，可以保證大滯后的數據，如遠程數據和質量數據等能確保數據完整性且集成到正確的生產數據集合中。

　　需求分析

　　本文以某電力設備制造廠為依托，對其生產現狀進行需求分析，設計并實現與該廠運作相符合的制造執行系統。

　　生產線簡介

　　某公司斷路器生產線是一條由國外知名廠家以及國內專業廠家共同開發的先進的斷路器生產線。高年產能可達到6萬臺，并且還具有擴張到年產8萬臺的能力，滿足用戶和日益增長的市場需求。

　　整個生產線主要由控制系統、電動滾筒傳送線、專用夾具、移栽小車、提升機、空板返回線等組成一個整體。控制系統采用現場總線及PLC進行自動化控制，包括了生產線自動控制系統和產品流程控制兩部分，實現了生產線的設備和產品流程的自動化。極大地減輕了勞動強度、簡化了生產流程、提高了生產線的運行效率。具有自動化程度高、可靠性和安全性好等特點。自動專用裝配、檢驗夾具及德國進口的斷路器測試設備確保輸出高質量的產品。

　　車間布局

　　某公司當前舍有12kV斷路器生產線3條，40kV與KAT斷路器生產線給一條、從左向右排列：前面三條為12kV斷路器生產線，然后為40kV斷路器生產、KAT斷路器生產線。

　　MES系統物理結構

　　由于計算機網絡技術的發展以及一些地理上分散經營的商業集團、公司對數據庫應用的要求，數據庫管理系統的運行環境從單機擴辰到網絡，對數據的處理由集中式走向分布式。分布式的含義主要體現在三點：處理的分布、數據的分布和功能的分布。分布式環境要求企業信息系統采用具備分布處理信息功能的結構?？蛻舳?服務器結構便是這樣一種數據庫體系結構。客戶機/服務器結構由客戶端和服務器組成。客戶端完成數據處理、數據表示、用戶接口等功能：服務器端完成DBMS的核心功能，包括對數據的處理和將結果返回到客戶端等。

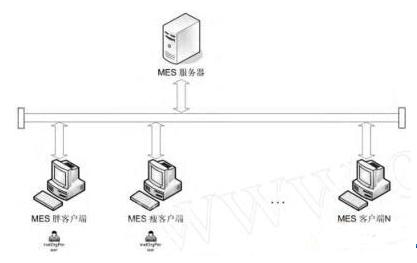

圖1 系統物理結構

　　MES系統的總體架構設計

　　針對系統需要與用戶交互較多而且多數用戶文化層次較低等的特點，從易用性、友好性等方面考慮，因此選用C/S模式、總體架構設計如圖1所示。從架構層次視角來看：在客戶端分三層分別為：客戶端UI層、客戶端邏輯處理層、底層IO接口：在服務器端也分三層：分別為遠程數據IO接口、服務器端業務邏輯層、數據訪問層。通過WCF技術，客戶端可以調用服務器端所提供的服務。

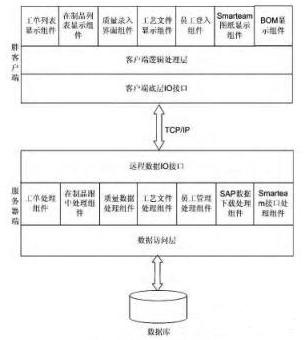

圖2 系統總體架構設計圖

　　MES系統的功能設計

　　本系統的功能模塊由兩大部分組成，分別為生產控制管理模塊和報表查詢模塊。生產控制管理模塊又分為工單管理、在制品實時監控、質量管理、流程管理、工藝文件管理、員工管理、圖紙查看七個功能模塊。報表查詢查詢子系統分為FPY報表、質量缺陷統計報表、生產產能報表、工人產出報表、交貨周期報表五個功能模塊。各個模塊實現自己功能的同時相互關聯相互制約，本系統的功能結構框圖如圖3所示。

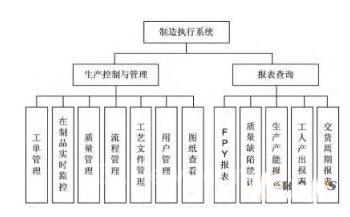

圖3 MES功能結構框圖

　　MES系統生產控制與管理模塊：

　　(1)工單管理模塊：可以把SAP里面已經釋放的生產訂單下載到MES系統數據庫，然后在各個工位有序的顯示。

　　(2)在制品實時監控模塊：可以實時跟蹤在生產線上在制品的生產過程。

　　(3)質量管理：對生產的各個工序的各種質量等級標準進行錄入，生成質量等級列表。對各工序生產出的不舍格半成品或成品以及不舍格原因和解決辦法進行錄入，生成故障診斷列表，供以后查詢參考，進而提高產品質量。

　　(4)流程管理：可以按設計好的產品工藝動態設置產品的流程。

　　(5)工藝文件管理：可以針對產品類型與生產工序進行工藝文件的配置，方便工人在各自工序生產時查閱工藝文件，提高生產效率，以便實現車間的無紙化目標。

　　(6)用戶管理：可以對用戶的基本信息進行管理，將用戶的登錄信息作成條碼，當用戶登錄系統時通過掃描條碼信息將可以方便登錄系統，省去繁瑣鍵盤錄入工作。系統通過角色設置權限。如系統管理員具有管理權限，可以對本系統的所有用戶進行管理，如添加用戶、刪除用戶、修用戶權限等：工頭具有超級用戶的權限，可以從SAP下載工單、更改工單優先級、質量缺陷原因配置維護等。

　　(7)圖紙查看：實現與Smarteam數據管理系統集成，在生產過程中可實時在線查看裝配零件的二維或三維圖紙。

　　MES系統分層設計

　　基于第5節系統的整體架構分析以及第6節功能設計分析，系統分層設計如圖4所示。系統按組件化的方式進行設計，把功能相對對立的模塊包裝為組件。系統整體再由各組件統一拼裝而成。

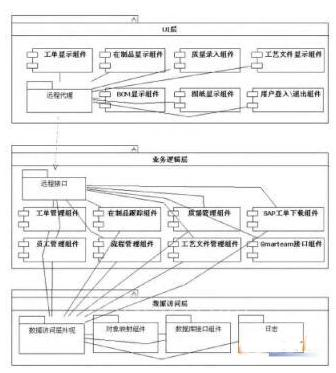

圖4 系統分層

　　總結

　　通過這套電力設備制造企業MES系統彌舍了企業計劃層和生產車間過程控制系統之間的間隙，幫助企業降低成本，按期交貨，提高產品及服務質量，使企業能在全球化的競爭中立于不敗之地。堅于筆者水平，本系統還存在諸多不足，比如SAP與MES系統數據同步性，系統性能等方面還有諸多要提高的地方。這將激勵我以后工作中不斷努力，積極尋找問題解決辦法，希望再下一個項目中可以設計車更完善的系統。
